入力電圧適正化装置

 標準品のみでは対応しきれないものは特注品として個別に開発を請け負っています。

高速入力電圧適正化装置 NLVA1型

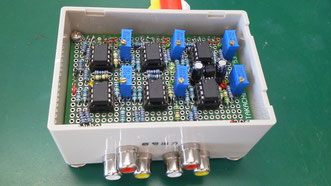

ユニバーサル基板上の施策回路

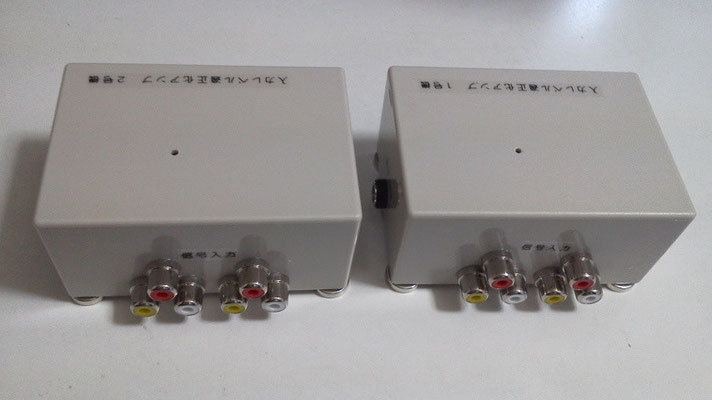

入力レベル適正化アンプ(試作時の回路)

 入力電圧を適正範囲に設定

 測定対象が制御機入力に対応したPDAT1型の測定子機がType1です。Type1の測定範囲電圧は0V~10Vです。これは標準的な制御機がアナログ出力として用いている値です。しかし、チャートレコーダーを使用する場合、一つのレコーダー用紙に数個の情報を表示する為に測定電圧に下駄を履かせています。つまり、測定値に電圧オフセットを持たせています。この為、制御機の出力電圧を直接読んでも、読んだ値がオフセット値を引いた上で、電圧範囲を正しい値に戻してやる必要があります。これおを行なうのが「入力電圧適正化アンプ」です。

入力電圧適正化アンプがどの様に電圧変換を行うかを纏めた資料です。本装置は測定子機2台分の電圧入力値を変換する仕様になっています。

NLVA1型の機能説明
NLVA1型の機能及び動作原理に付いて説明した資料です。
入力レベル適正化装置NLVA1型.pdf
PDFファイル 154.0 KB

ラインノイズ抑圧型入力電圧適正化装置 NBLA1型

NBLA1型は増幅回路に強力なアクティブ型フィルターを多段に渡り配置した入力電圧適正化装置です。

NBLA1型の機能説明
NBLA1型の機能と動作原理を説明した資料です。
ノイズ除去機能付電圧適正化装置NBLA1型.pdf
PDFファイル 166.9 KB
