MDTW5型ハードウエア構成

MDTWシリーズは温度への依存度が高い製品製造のために開発された無線ネットワークシステムです。その中でも樹脂成形のプロセス監視に焦点を当て、温度や圧力を含む5変数(温度、圧力、加速度、流量及び湿度)を監視する目的で開発された装置です。先ずは要求の多い成形型の温度、そして圧力からアプリケーションを開始し、実践的なプロセス監視に役立つ装置を提供致します。

無線親機

USB対応の無線親機

無線親機はUSBケーブルでパソコンと接続されます。ケースはユニークな形状をしており、色は標準で白色ですが、オプションでパステルカラーをご用意しております。ケース上部には専用のストラップを通す穴が開いており、ストラップを通して高い位置にセットできる工夫がされています。無線親機はできるだけ高い位置に置くことで通信距離が伸び、通信の信頼性も高くなります。

無線お役の外装の違いや配置位置に付いては次の写真をご覧ください。

測定子機

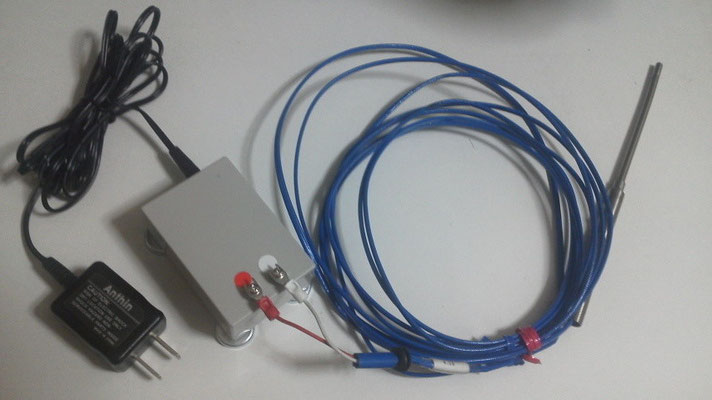

K型熱電対標準対応測定子機

MDTW5型用測定子機のコネクタ類は一方向に配置されています。通常、コネクタ類を下にして測定子機を設置します。向かって左は第2及び第3ポート用防水コネクタ、真ん中が熱電対用端子台、右が電源用のコネクタです。

電源としては標準のACアダプターまたはオプションの電池ボックスがよういされています。

防水コネクタには交流センサー用に入力線が2本、直流センサー用に+5V、直流信号線、GND線と3本の線が用意されています。

付属品とオプション

 標準付属品としては

①ACアダプター AC100V⇒DC5V

②USBケーブル A♀-A♂

③CD ソフトウエア、ドライバー、取扱説明書等

オプション品としては次の3種を御用意しております。

①大型電池ボックス(単3電池4本仕様)

②小型電池ボックス(単3電池3本仕様)

③K型熱電対

製品

無線親機1台測定子機2台のセット
成形ネットトレーサーMDTW5型基本セット

 長年に渡る樹脂成形工場での経験を基に樹脂成形プロセスを専門的に監視するシステムがこのMDTW5型です。基本セットは無線親機1台に測定子機2台の構成です。測定子機にはACアダプターが標準装備されており、オプションの電池ボックスで稼働させることも可能です。

 測定子機の裏面には強力なネオジウム磁石が4個固定されており、この磁石で成形機のカバー等に固定することが可能です。
